Détails sur le produit:
|
| modèle: | 2.8 pouces SPI TFT MSP2806 | Résolution: | 240x320 |
|---|---|---|---|
| Taille de carte PCB de module: | 50.0x86.0 ((mm) | Secteur actif d'affichage à cristaux liquides: | 43.2x57.6 ((mm) |
| Interface ACL: | SPI à 4 lignes | Mode d'affichage: | Normalement blanc |
| contrôleur de conducteur: | ILI9341 | Panel tactile: | Sans contact |

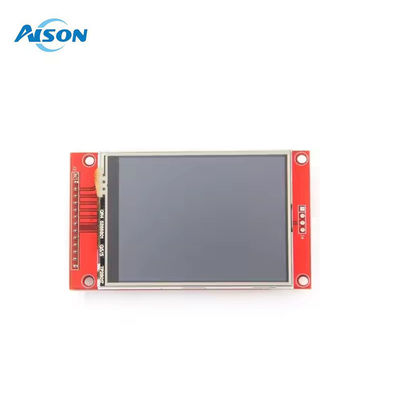

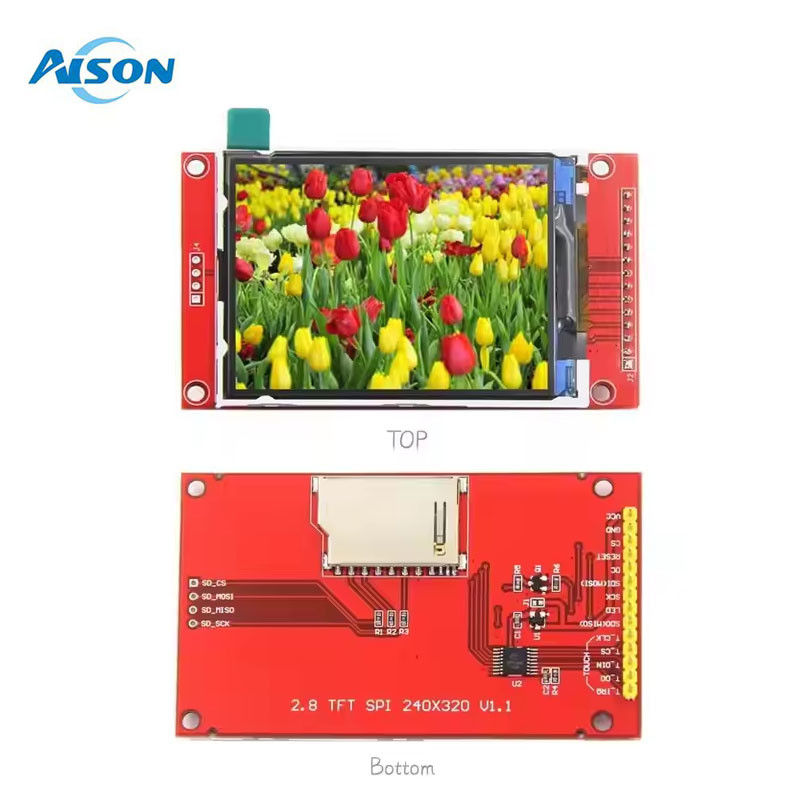

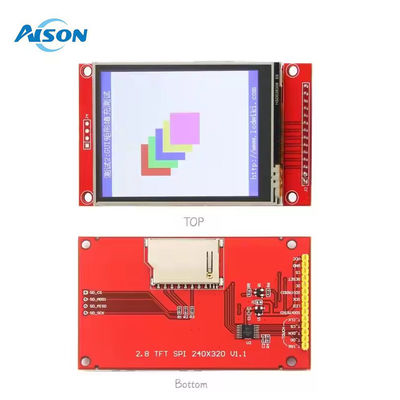

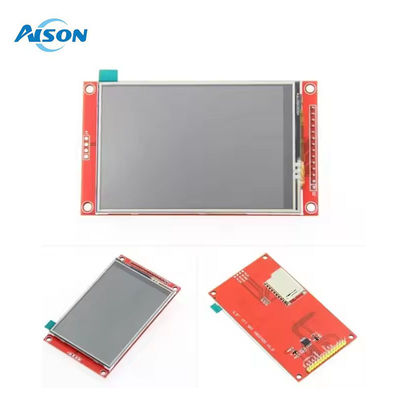

2.8 pouces SPI TFT LCD Module 240*320 ILI9341 avec carte PCB
Les options:
2Module LCD SPI de 2 pouces sans contact;2Affichage SPI de 2 pouces avec RTP
2Module LCD SPI de 0,4 pouces sans contact;2Affichage SPI de 4 pouces avec RTP
2un module LCD SPI de 0,8 pouces sans contact;2Affichage SPI de 8 pouces avec RTP
3Module LCD SPI de 2 pouces sans contact;3Affichage SPI de 2 pouces avec RTP
3Module LCD SPI de 0,5 pouce sans contact;3Affichage SPI de 5 pouces avec RTP
4Module LCD SPI de 0,0 pouces sans contact;4Affichage du module SPI de 0,0 pouce avec RTP
| Nom | Paramètre |
| Affichage de couleur | Couleur RGB 65K |
| Unité de production | disposent d'un écran tactile: MSP2807 |
| ne disposent pas d'un écran tactile: MSP2806 | |
| Taille de l'écran | 2.8 ((points) |
| Le type | TFT |
| Clé de pilotage | Les États membres doivent: |
| Résolution | Le nombre de points de contact est le nombre de points de contact. |
| Interface du module | Interface SPI à 4 fils |
| Zone active (zone AA) | 43.2x57.6 ((mm) |
| Taille du PCB du module | 50.0x86.0 ((mm) |
| Température de fonctionnement | -20°C à 60°C |
| Température de stockage | -30°C à 70°C |
| Voltage de puissance VCC | 3.3V à 5V |
| Voltage du port IO logique | 3.3V (TTL) |
| Consommation d'électricité | TBD |
| Poids brut (emballage contenant) | Pas de toucher: 34 g / avec toucher: 43 g |
Définition de l'interface
| Numéro | Étiquette de broche | Définition |
| 1 | Le CCR | Énergie d'entrée 5V/3,3V |
| 2 | Le GND | Le sol |
| 3 | CS | Signal de sélection de la puce LCD, activation de faible niveau |
| 4 | Réinitialiser | Signal de réinitialisation LCD, réinitialisation de bas niveau |
| 5 | DC/RS | signal de sélection de données/registre LCD,
niveau élevé: registre, niveau bas: données |
| 6 | SDI ((MOSI) | Signal d'écriture de données du bus SPI |
| 7 | SCK | Signal d'horloge du bus SPI |
| 8 | LED | Contrôle de rétroéclairage, éclairage de haut niveau,
si elle n'est pas contrôlée, connectez 3.3V toujours lumineux |
| 9 | Le dépôt de la demande est effectué à l'adresse suivante: | SPI bus lire le signal de données, si vous n'avez pas besoin de la fonction de lecture, vous ne pouvez pas le connecter |
| (Ce qui suit est le câblage de la ligne de signal de l'écran tactile, si vous n'avez pas besoin de fonction tactile ou le module lui-même n'a pas de fonction tactile, vous ne pouvez pas les connecter) | ||
| 10 | T_CLK | Touchez le signal d'horloge du bus SPI |
| 11 | T_CS | Écran tactile pour sélectionner le signal, bas niveau activé |
| 12 | T_DIN | Entrée du bus SPI tactile |
| 13 | T_DO | Sortie du bus SPI tactile |
| 14 | T_IRQ | Sortie du bus SPI tactile |
