Détails sur le produit:
|
| Nom d'affichage: | 3Module LCD SPI TFT de 0,5 pouce | Résolution: | 480X320 |
|---|---|---|---|
| Taille de carte PCB de module: | 56.34x98 mm | Zones actives: | 48.96x73,44 mm |
| Interface: | SPI à 4 lignes | Angle de vue: | Le montant de l'aide est fixé au montant de l'aide |
| Mode d'affichage: | TFT, normalement blanc | Clé de pilotage: | ILI9488 |
| Panel tactile: | Pas de captcha |

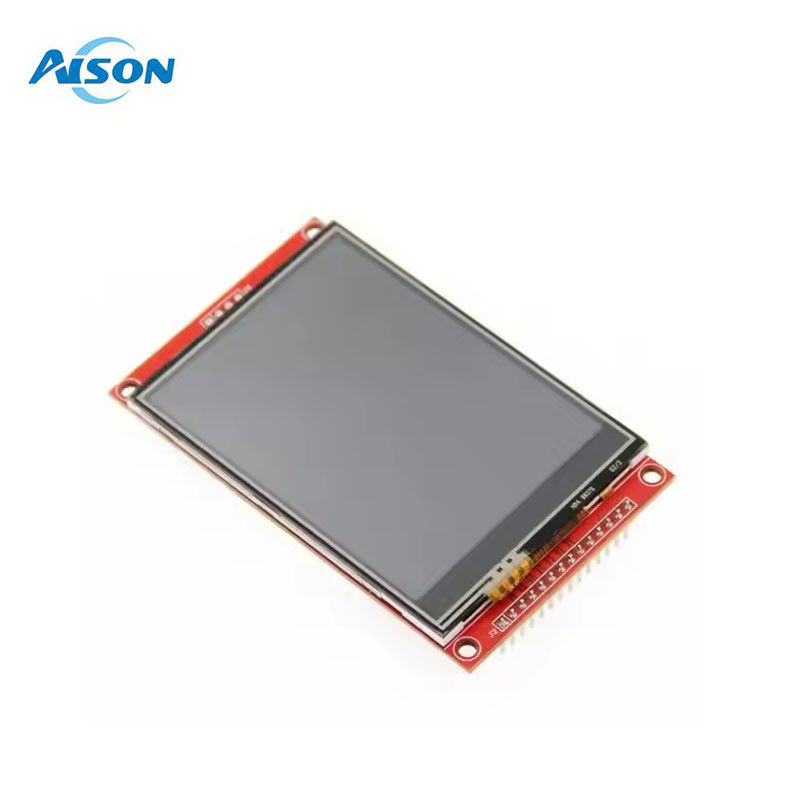

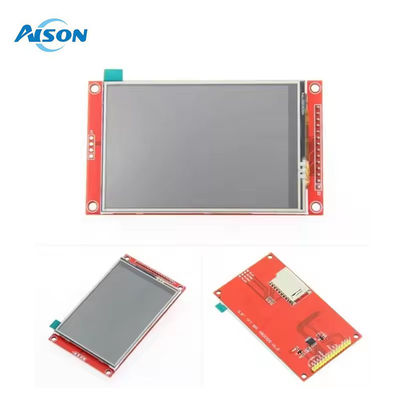

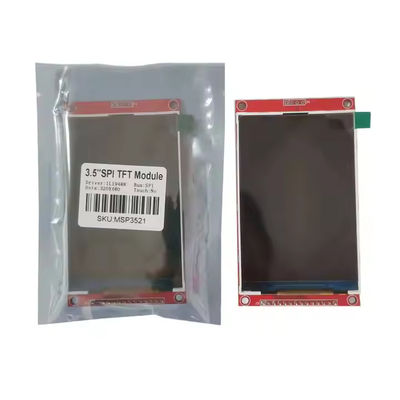

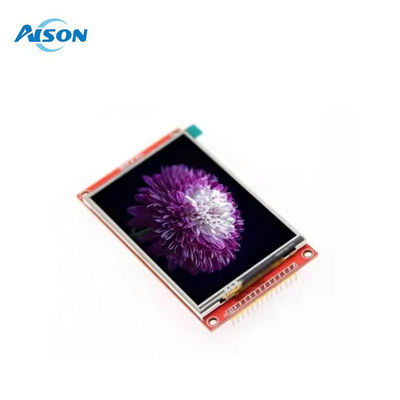

3.5 pouces SPI TFT LCD Module avec ILI9488 480 x 320 Résolution
Les options:
2Module LCD SPI de 2 pouces sans contact;2Affichage SPI de 2 pouces avec RTP
2Module LCD SPI de 0,4 pouces sans contact;2Affichage SPI de 4 pouces avec RTP
2un module LCD SPI de 0,8 pouces sans contact;2Affichage SPI de 8 pouces avec RTP
3Module LCD SPI de 2 pouces sans contact;3Affichage SPI de 2 pouces avec RTP
3Module LCD SPI de 0,5 pouce sans contact;3Affichage SPI de 5 pouces avec RTP
4Module LCD SPI de 0,0 pouces sans contact;4Affichage du module SPI de 0,0 pouce avec RTP
3L'écran LCD TFT de 0,5 pouce avec interface SPI
◦ Couleur d'affichage: couleur RGB 65K
◦ Taille de l'écran: 3,5 pouces
◦ Type: TFT
◦ C.I. du conducteur: ILI9488
◦ Résolution: 480*320 (pixels)
◦ Interface du module: interface SPI à 4 fils
◦ Zone active (zone AA): 48,96 x 73,44 mm
◦ Module PCB Taille: 56,34x98 mm
◦ Température de fonctionnement: -20°C à 60°C
◦ Température de stockage: -30°C à 70°C
◦ Voltage d'alimentation VCC: 3,3 V à 5 V
◦ Voltage du port IO logique: 3,3 V (TTL)
◦ Consommation électrique: TBD

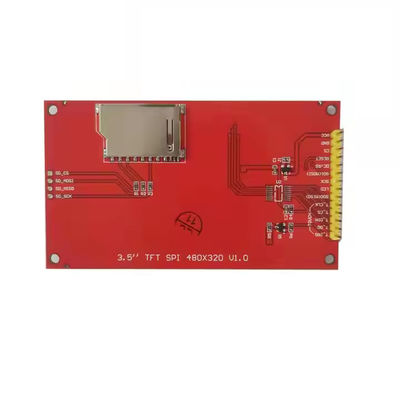

3.5Définition de l'interface du module SPI TFT
| Numéro | Étiquette de broche | Définition |
| 1 | Le CCR | Énergie d'entrée 5V/3,3V |
| 2 | Le GND | Le sol |
| 3 | CS | Signal de sélection de la puce LCD, activation de faible niveau |
| 4 | Réinitialiser | Signal de réinitialisation LCD, réinitialisation de bas niveau |
| 5 | DC/RS | niveau élevé: registre, niveau bas: données |
| 6 | SDI ((MOSI) | Signal d'écriture de données du bus SPI |
| 7 | SCK | Signal d'horloge du bus SPI |
| 8 | LED | si elle n'est pas contrôlée, connectez 3.3V toujours lumineux |
| 9 | Le dépôt de la demande est effectué à l'adresse suivante: | SPI bus lire le signal de données, si vous n'avez pas besoin de la fonction de lecture, vous ne pouvez pas le connecter |
| (Ce qui suit est le câblage de la ligne de signal de l'écran tactile, si vous n'avez pas besoin de fonction tactile ou le module lui-même n'a pas de fonction tactile, vous ne pouvez pas les connecter) | ||
| 10 | T_CLK | Touchez le signal d'horloge du bus SPI |
| 11 | T_CS | Écran tactile pour sélectionner le signal, bas niveau activé |
| 12 | T_DIN | Entrée du bus SPI tactile |
| 13 | T_DO | Sortie du bus SPI tactile |
| 14 | T_IRQ | Signal d'interruption de l'écran tactile, faible niveau lorsqu'un contact est détecté |
