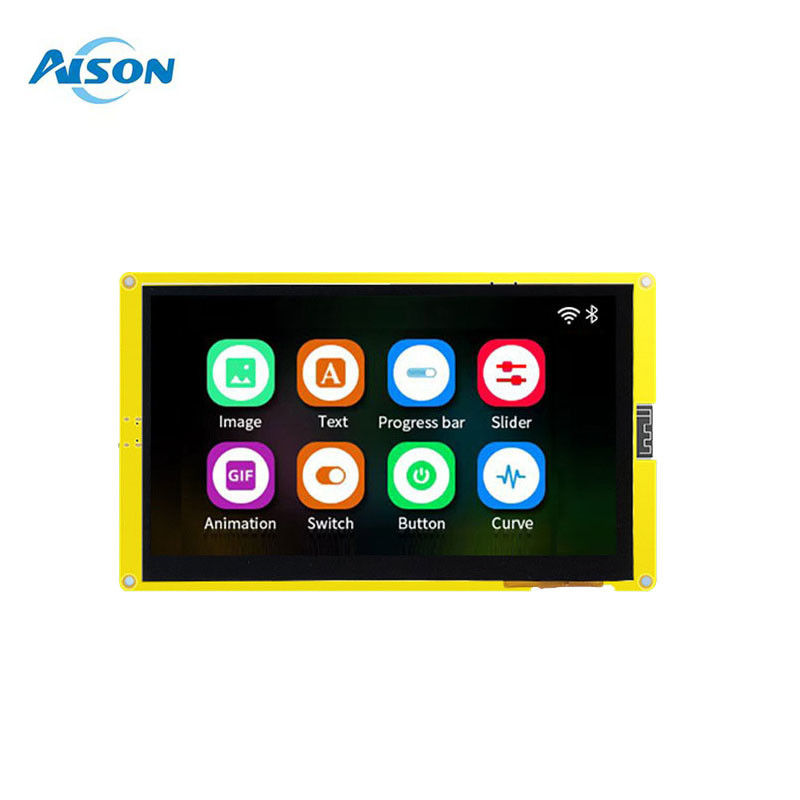

Module d'affichage ESP32 de 7 pouces 5V Écrans tactiles capacitifs 500mA 8M PSRAM LVGL

7.0 pouces ESP32-8048S070C Module d'écran LCD 800*480 Port série affichage 2,4 GHz Wifi Bluetooth 16 MB SPI Flash et 8 MB PSRAM

1,Vie d'ensemble

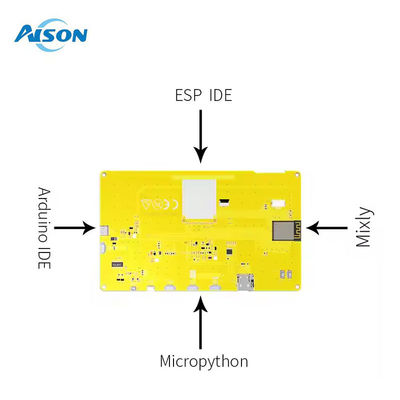

ESP32-8048S070C est une carte de développement pour écran tactile visuel, la carte est équipée d'un firmware de plate-forme GUI développé indépendamment,Prise en charge de la programmation graphique par glisser-déposer pour aider les utilisateurs à terminer le développement de la plateforme de contrôle personnaliséeLe contrôleur principal de la carte de développement ESP32-8048S070C adopte le module ESP32-S3-WROOM-1, ce module est un module MCU Wi-Fi + Bt + ble à usage général, 16MB SPI flash et 8MB PSRAM sont configurés en.La carte de développement ESP32-8048S070C peut également développer et déboguer des fonctions telles que les boutons, la voix et la caméra via les interfaces d'expansion des deux côtés, ce qui raccourcit considérablement le cycle de développement des utilisateurs.

2Les ressources matérielles suivantes

1) Module ESP32-S3-WROOM-1

ESP32-S3-WROOM-1 est un module Wi-Fi + Bt + ble MCU pour tous les types d'applications.Il peut être utilisé dans les réseaux de capteurs à faible consommation et les applications exigeantesLes paramètres de cet ESP32-S3-WROOM-1 sont: 8 MB de PSRAM + 16 MB de Flash.

2) Interface TP

L'interface du pavé tactile capacitif, l'interface I2C, l'espacement de 0,5 mm, 6 broches, le type flip down.

3) Interface d'affichage LCMinterface d'affichage LCM de 7,0 pouces, interface SPI, espacement de 1,25 mm, Cette interface SPI est connectée à l'interface matérielle HSPI de esp32, la fréquence d'horloge de fonctionnement peut
Les paramètres d'écran utilisés sont les suivants: Taille 7,0 pouces; Densité de pixels-165PPI; Résolution: 800*RGB*480; Modèle d'écran:

Les États membres peuvent prévoir des mesures de prévention et d'intervention.

4) Gestion de l'énergie

Deux LDOS de 3,3 V, l'un fournit de l'énergie à la carte elle-même, l'autre fournit de l'énergie à la carte de dilatation externe,L'alimentation est séparée pour empêcher la carte de dilatation d'interférer avec l'alimentation de l'esp32-S3, il assure la stabilité de l'esp32-S3.

5) Interface d'alimentation extérieure

Interface d'alimentation externe réservée (positive et négative comme indiqué par le signe + sur la figure), plage de tension d'entrée 5v, courant de charge maximal I > 2A.

6) Clé RST

Appuyez sur le bouton de réinitialisation automatique pour vous connecter à la broche EN de l'ESP32-S3.

7) Interface de type C

Interface USB-C universelle (interface de type C), cette interface est utilisée pour alimenter la carte de développement, la communication UART et le téléchargement de firmware.Le matériel du circuit de téléchargement implémente le contrôle du flux de données, donc le téléchargement du micrologiciel prend en charge le téléchargement automatique en un clic.

3Le pouvoir sur les instructions

1) L'alimentation électrique

Cette carte de développement prend en charge l'alimentation USB Type-C 5V et l'interface d'entrée d'alimentation externe réservée (comme indiqué par le numéro de référence 5 de la figure 3).

que le courant d'appui de la tension d'entrée de 5 V n'est pas inférieur à 1 A lorsqu'aucune autre carte de dilatation n'est insérée,et le courant d'appui de la tension d'entrée de 5 V n'est pas inférieur à 2 A lorsque d'autres cartes de dilatation sont insérées (voir la consommation d'énergie réelle de la carte de dilatation pour plus de détails)Note: lorsque l'alimentation externe est fournie par l'interface d'alimentation réservée, la tension d'entrée de l'alimentation est de 5 V et le courant de charge est recommandé d'être I> 2 A.

2) Précautions à prendre

Veuillez vous assurer que les câbles FPC des écrans TP et LCM ont été insérés dans les prises FPC correspondantes avant de les brancher sur la carte de développement, sinon

4Paramètres électriques de la carte

Environnement d'essai:

1Température: température ambiante 25 °C

2Énergie: 5,0 V

Paramètres d'essai:

1"Current de fonctionnement normal: 500 mA (courant moyen) "

5Le firmware brûle.

1) Première étape:

Connectez la carte ESP32-8048S070C à l'ordinateur via le câble de données USB-TypeC.le micrologiciel peut être téléchargé automatiquement via ESP32 Flash_Download_Tools.

2) Deuxième étape:

Comme le montre la figure 7-1 ci-dessous: Sélectionnez le chemin du firmware à graver à 1. L'adresse est généralement 0X00. Après la configuration, n'oubliez pas de cocher l'avant; Sélectionnez l'horloge système à 40 MHz à 2 emplacements;Choisissez la taille de Flash comme 128Mbit à 3 endroits; Sélectionnez SPI MODE comme mode DIO à 4 places; Sélectionnez le numéro de port de la carte actuelle reconnue par l'ordinateur à 5; Sélectionnez le débit de signaux du port série à 6 places (plus la valeur est grande,plus le taux de téléchargement du micrologiciel est rapide, et la prise en charge maximale est de 1152000bps); Après avoir terminé la configuration précédente, cliquez sur 7 pour commencer à graver le micrologiciel.

3) Troisième étape:

Après avoir effectué les deux étapes ci-dessus, appuyez sur le bouton de réinitialisation situé à l'arrière du
Le firmware vient de brûler.
